电气控制原理图和梯形图分享

作者：小编点击：发布时间：2023-12-26 02:06:08

　　按下SB2时，KM动作电机启动，同时KM常开触点闭合自锁，松开SB2电机照样运行。当按下SB1时，电机才能停止。

电气控制原理图和梯形图分享(图1)

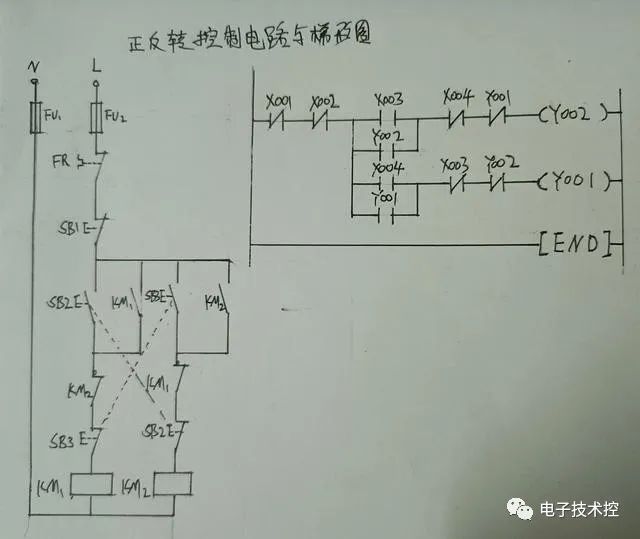

　　当按下SB2时，SB2常开触点闭合，KM2线常闭触点断开，同时KM1动作，电机正向转动。

　　当按下SB3时，SB3常开触点闭合，KM1线常闭触点断开，同时KM2动作，电机反向转动。

电气控制原理图和梯形图分享(图2)

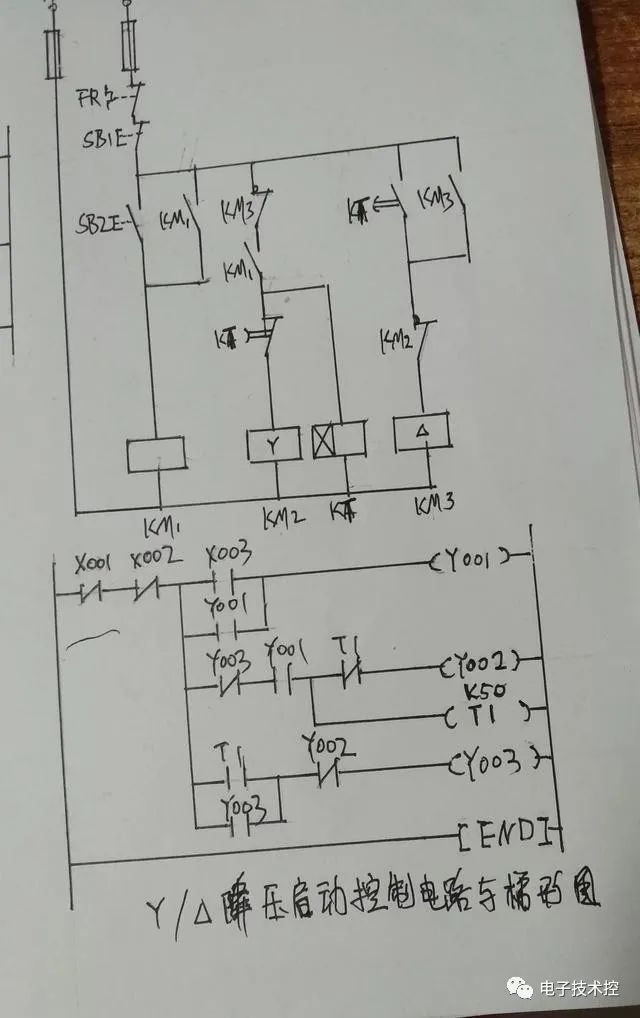

　　当按下SB2是，KM1动作，同时KM2线和KT时间继电器线吸合电机星型启动运行。KT动作后KM3线圈通电，触点吸合，电机转换成角型运行。完美体育完美平台
